環氧錫膏/錫膠的特點有哪些?
隨著焊接無鉛化的持續推進，目前封裝市場主流使用的錫膏多是無鉛類型的，包括錫銀銅錫膏，錫鉍錫膏等。近些年來，普通的錫膏基本采用松香作為助焊劑成分。該種助焊劑活性好，潤濕效果好而受到歡迎。但是高活性帶來的是焊接殘留問題，如果清洗不徹底，會對錫膏焊點可靠性造成長期的影響。因此環氧基錫膏開始問世。環氧樹脂錫膏和松香劑錫膏有著相同的目的，就是起到固晶/芯片鍵合和形成電通路作用。

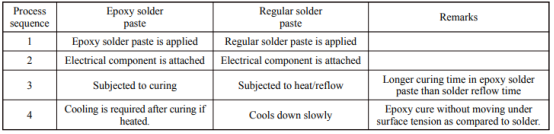

表1. 環氧錫膏和常規錫膏應用流程。
環氧錫膏同樣含有合金焊粉，但是使用環氧樹脂作為助焊劑，配上有機酸，醇類溶劑等組分，可以去除焊粉和焊盤金屬表面的氧化層。常見的環氧錫膏/錫膠包括了錫銀銅系列，錫鉍系列和各向異性導電膠。相比于松香助焊劑，環氧樹脂在焊接后不需要清洗。環氧樹脂在加熱過程中熔化鋪展在焊盤上，當環氧樹脂冷卻時，粘度迅速上升并形成致密粘連結構，保護焊點不受外界環境影響。當施加剪切力的時候，熱固膠首先受到外力作用，緩解了焊點受到的剪切力。因此能夠有效的保護焊點并增強焊點剪切強度。Wyung et al. 將傳統共晶SnBi錫膏和環氧共晶SnBi錫膏制成的焊點的剪切強度進行比較，發現環氧錫膏焊點剪切強度幾乎是傳統錫膏的兩倍。

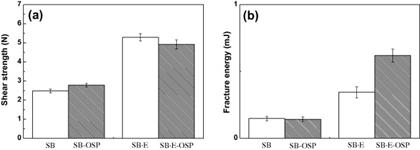

圖1. 傳統共晶SnBi錫膏 (SB) 和環氧共晶SnBi錫膏 (SB-E) 剪切強度對比, (Wyung et al., 2014)。
圖2. 傳統共晶SnBi錫膏 (SB) 和環氧共晶SnBi錫膏 (SB-E) 跌落性能對比, (Wyung et al., 2014)。
由于含鉍錫膏不可避免遇到脆性問題，因此需要進行跌落測試檢測跌落性能。由圖2可以看到，共晶SnBi環氧樹脂錫膏的跌落次數明顯高于普通共晶SnBi錫膏。因此，環氧助焊劑對改善抗跌落性能方面發揮了重要作用。
各向異性導電膠是一種環氧錫膏，環氧樹脂能夠在焊點處形成熱固膠，將焊料球包裹在其中，起到了增強剪切強度，抗腐蝕能力的作用。同時，由于每個焊點間留有空隙，形成的封裝結構橫向不導電而縱向?qū)щ娏己?，即各向異性導?/span>。

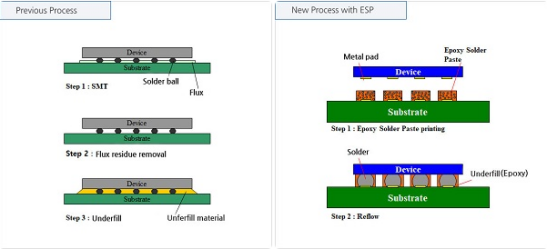

圖3. 常規錫膏(左)和環氧錫膏(右)應用示意圖。
深圳市福英達工業技術有限公司是一家全球領先的微電子與半導體封裝材料方案提供商。福英達環氧錫膏等產品潤濕效果好，粉末顆粒均勻，焊后可靠性強。歡迎進入官網了解更多信息。
參考文獻
Myung, W.R., Kim, Y. & Jung, S.B. (2014), “Mechanical property of the epoxy-contained Sn–58Bi solder with OSP surface finish”, Journal of Alloys and Compounds, vol.615, pp. 5411-5417.
